Fingra cilindro (pneŭmatika fingro aŭ aera ungego) povas realigi diversajn kroĉajn funkciojn, estas la ŝlosila parto de la moderna manipulanto, ofte uzata por kapti la pecon sur la pakaĵindustrio, manĝaĵa industria ekipaĵo.
I. La celo de la fingra cilindro
Pneŭmatikaj fingroj, ankaŭ konataj kiel pneŭmatika kroĉilo aŭ aera ungego, estas funkciigitaj per kunpremita aero kaj estas uzataj por pinĉi aŭ kapti la pecon. Originata de Japanio, ĝi estis vaste uzata de hejmaj aŭtomataj entreprenoj.
Laŭ la stilo kutime povas esti dividita en Y -tipan pinĉan fingron kaj platan tipan pinĉan fingron. Cilindraj diametroj estas dividitaj en 16mm, 20mm, 25mm, 32mm kaj 40mm. Ĝia ĉefa funkcio estas anstataŭigi la homan ekprenan laboron, povas efike plibonigi la produktadan efikecon kaj laboran sekurecon. SMC -pneŭmatika fingra serio estas unu el la plej ofte uzataj pneŭmatikaj kroĉiloj en la industria kampo.
 |  |
Ii. La elektaj faktoroj de fingra cilindro (aera ungego)
1) Elektu paralelan malferman ferman tipon (MHZ2-20D, MHZL2-16D, MHL-16D) aŭ fulcrum-malferma-ferma tipo (MHC2-16D, MHC2-20D) laŭ la grandeco, formo, kvalito kaj celo de la peco;
2) elektu la serion de fingra cilindro (aera ungego) laŭ la grandeco, formo, eliro, uzu medion kaj uzu celon de la peco;
3) elektu la grandecon de la aera ungego laŭ la aera ungega krampa forto, la distanco de la kroĉa punkto, la elfluanta kvanto kaj la streko;
4) Pli da ebloj povas esti faritaj laŭ la postuloj.
Iii. La ecoj de fingra cilindro (aera ungego)
1) Ĉiuj strukturoj de la fingra cilindro estas duoble agantaj, kio povas realigi duflankan ekprenon, aŭtomate vicigi, kun alta ripeto-precizeco;
2) konstanta ekprenanta momento;
3) fendoj ambaŭflanke de la cilindro por magnetaj ŝaltiloj;
4) Diversaj instalado kaj ligaj metodoj
Iv. La funkcia principo de fingra cilindro (aera ungego)

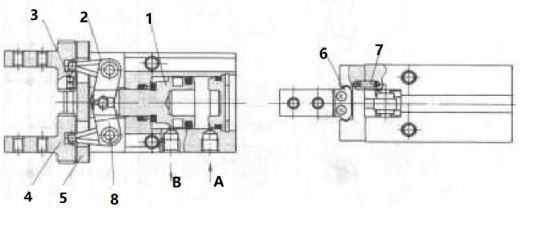

La funkcia principa diagramo de la fingra cilindro estas montrita sube
Kiam la ellasilo de Port A Inlet kaj Port B, la cilindra piŝta vergo 1 estas etendita kaj rotacias ĉirkaŭ la levilo -ŝafto 8 tra levilo 2, veturante du fingrojn 4 por fari rektan eksteran movadon sur la gvidan fervojon 5 tra aro de ŝtala pilko 3. La du fingroj malfermos kaj liberigos la pecon. Ĉesu blokon 6 por limigi fingran disvastiĝon, lokante pinglon 7 por certigi bonan vicigon de lineara gvida fervojo.
