La funkcio de rekta-agadosolenoidaj valvoj
Rekta-agaj solenoidaj valvoj estas uzataj por malgranda-diametra kaj malalt-prema fluida medio. Kiam la rekta-aganta solenoida valvo estas malfermita, ĝi ne postulas la malferman premon de la medio kaj povas komenciĝi ĉe nula premo. Por plifortigi ĝian funkcidaŭron, oni rekomendas instali ĝin kun la horizontala duktoringo direktita supren. Rektaj-agaj solenoidaj valvoj havas malgrandan grandecon, grandan flukvanton kaj rapidan respondrapidecon. Ili taŭgas por aplikoj kun altaj malfermaj kaj fermaj frekvencoj aŭ tiuj kiuj postulas rapidan malŝalton. Ĉiuj estas precipe taŭgaj por la elekto de rekta-agaj solenoidaj valvoj.
La funkcia principo de rekta-agaj solenoidaj valvoj
Rekta-aganta solenoida valvo: Kiam ŝaltita, la elektromagneta bobeno generas elektromagnetan forton por levi la sigelon de la valva seĝo, malfermante la valvon. Kiam la potenco estas fortranĉita, la elektromagneta forto malaperas, kaj la risorto premas la sigelon sur la valva seĝo, fermante la valvon.
Normale fermita rekta-aganta solenoida valvo: Kiam ŝaltita, la elektromagneta bobeno generas sufiĉan elektromagnetan forton por levi la moviĝantajn partojn (valvtugo, valvokerno, sigelajn partojn) de la valva seĝo, kaj la valvo malfermiĝas. Kiam la potenco estas fortranĉita, la printempa forto premas la moviĝantajn partojn kontraŭ la valva seĝo, kaj la valvo fermiĝas.
Normale malferma rekta-aganta solenoida valvo: La agdirekto estas kontraŭa al tiu de la normale fermita tipo.
Struktura kunmetaĵdiagramo de rekta-aganta solenoida valvo

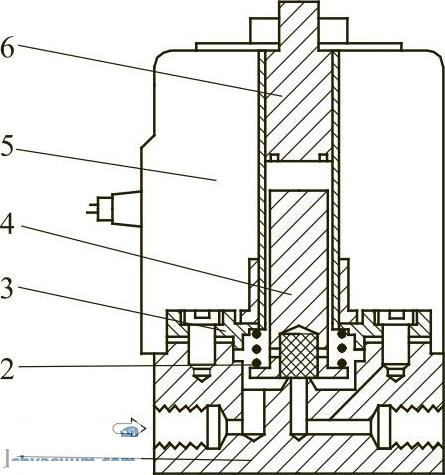

La nominala grandeco de la malgrand-diametra rekta-aganta solenoida valvo (Figuro 1) ne estas pli ol DN10. La malsupra parto de la moviĝanta ferkerno estas enigita per sigela ŝtopilo. La supren kaj malsupren moviĝo de la moviĝanta ferkerno povas atingi la on-malŝaltan kontrolon de la labormedio de la solenoida valvo, do ĝi estas nomita rekta-aganta solenoida valvo.
Figuro 1: Malgranda-diametra rekta-aganta solenoida valvo
1 - Valva korpo; 2 - Printempo; 3 - Valva kovrilo; 4 - Movanta ferkerno; 5 - Bobeno; 6 - Senmova ferkerno
Rekta-aganta dudirekta solenoida valvo Ĉi tiu speco de solenoida valvo estas progresinta en dezajno kaj fidinda en agado. Ĝia laborpremo povas varii de 0 (neniu premodiferenco) ĝis 4.0MPa, kaj ĝi estas precipe taŭga por vakuaj sistemoj kun premo malpli ol aŭ egala al 1.33 × 10-7 mpa. Ĉi tiu valvo povas atingi la fluon de medio en ambaŭ antaŭaj kaj inversaj direktoj (kun sigelado en ambaŭ direktoj).
Figuro 2 Rekta-aganta dudirekta solenoida valvo
1 - Elektromagneta kapo; 2 - Movanta ferkerno; 3 - Valva tigo asembleo; 4 - Valva sidejo; 5 - Valva Korpo
Rektaj-agaj tri-elektraj valvoj kun malgrandaj diametroj (Figuro 3) estas tre oftaj en Ĉinio, ĝenerale de 0 ĝis 1,0 MPa. Rekt-agaj solenoidaj valvoj kun diametroj malpli ol aŭ egalaj al DN3 estas vaste uzataj kaj hejme kaj eksterlande, plejparte servas kiel pilotvalvoj por plur-pneŭmatikaj solenoidaj valvoj.
Figuro 3 Rekta-aganta tri-a solenoida valvo
Tamen, por grandaj-diametraj tri-vojaj, kvar-vojaj (kvin-vojaj) solenoidaj valvoj kun diametroj de DN12 ĝis 50, ĉiam estis interspaco en Ĉinio en la pasinteco. Post enkonduko de la fabrikada teknologio de germana HERI-ON-Firmao en Ĉinion, per digesto kaj sorbado, enlanda produktado estas atingita. Ĝi estas ne nur aplikata kiel plur-a solenoida valvo por aktuarioj, sed ankaŭ trovita en hidraŭlikaj kaj pneŭmatikaj aktuarioj.
La rekta-aganta du-pozicia tri-a solenoida valvo (Figuro 4) povas atingi kvar funkciojn: normale fermita, normale malfermita, inversa kaj konverĝa, depende de la pozicio de sia koneksa tubo.
Rekta-aganta dudirekta solenoida valvo Ĉi tiu speco de solenoida valvo estas progresinta en dezajno kaj fidinda en agado. Ĝia laborpremo povas varii de 0 (neniu premodiferenco) ĝis 4.0MPa, kaj ĝi estas precipe taŭga por vakuaj sistemoj kun premo malpli ol aŭ egala al 1.33 × 10-7 mpa. Ĉi tiu valvo povas atingi la fluon de medio en ambaŭ antaŭaj kaj inversaj direktoj (kun sigelado en ambaŭ direktoj).
Figuro 4 Rekta-aganta du-pozicia tri-elektovalvo
1 - Valva korpo; 2 - Valva sidloko; 3 - Valva tigo asembleo; 4 - Movanta ferkerno; 5 - Elektromagneta kapo

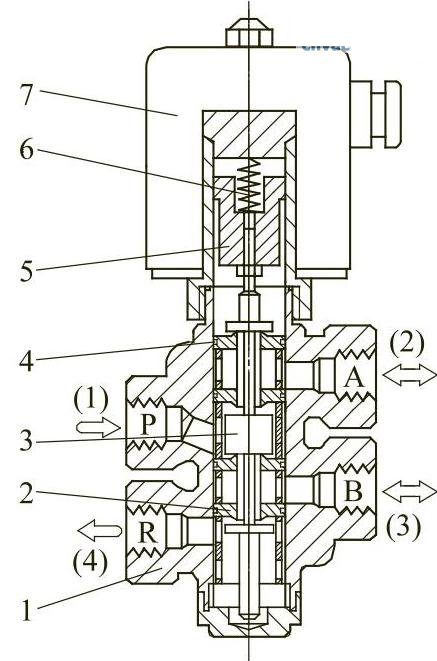

La enirdirekto kaj laboranta baborda direkto (normale malfermitaj kaj normale fermitaj) de la rekta-aganta du-pozicia kvar-a solenoida valvo (Figuro 5) kaj la du-pozicio kvin-a solenoida valvo estas fiksitaj. Inter ili, la rekta-aganta du-pozicia kvar-a solenoida valvo kombinas la ellasajn havenojn de "A" kaj "B" laborhavenojn en unu, formante rektan-agantan du-pozicion kvar-a solenoida valvo.
Figuro 5 Rekta-aganta du-pozicia kvar-voja (du-pozicio kvin-voja) solenoida valvo
1 - Valva korpo; 2 - Valva sidloko; 3 - Valva tigo asembleo; 4 - Sigelringo; 5 - Movanta ferkerno; 6 - Restarigi printempon; 7 - Elektromagneta kapo
Supre estas La funkcia principo de rekta-agaj solenoidaj valvoj kaj la struktura kompona diagramo de rekta-agado de solenoidaj valvoj enhavo, por lerni pli da rilataj informoj estas haveblaj ĉehttps://www.joosungauto.com/.
