Ampleksa analizo de dek specoj deCilindroj: Trajtoj, Aplikoj kaj Instalado -Punktoj
01 La kerna funkcio de la cilindro
La cilindro, kiel ŝlosila potenca komponento en mekanika ekipaĵo, respondecas ĉefe pri konvertado de la prema energio de kunpremita aero en mekanikan energion, tiel pelante diversajn mekanismojn por atingi la bezonatan reciprokan linean movadon, svingon kaj rotacian movadon.
02 Detala analizo de ofte uzataj cilindroj
△ plumforma cilindro
Plumformaj cilindroj, ankaŭ nomataj mini-cilindroj aŭ mikro-cilindroj, estas kutime faritaj el neoksidebla ŝtalo aŭ aluminia alojo. Ĉi tiu tipo de cilindro estas fama pro sia atingebla prezo, kompakta strukturo kaj delikata aspekto. Plie, la antaŭa kaj malantaŭa fadena dezajno igas la instalan procezon pli konvena kaj efike ŝparas spacon. Krome, ĝia elstara agado sub altfrekvenca uzo ebligis vaste apliki ĝin en multoblaj kampoj kiel elektronika, medicina prizorgo kaj paka maŝinaro.
Kiam vi uzas plumformajn cilindrojn, oni devas rimarki la jenajn punktojn:
Kiam oni instalas magnetajn ŝaltilojn, respondaj instalaj krampoj devas esti provizitaj. La instalaj metodoj povas esti dividitaj en ŝtalan zonan tipon kaj spuron.
Kiam konektas la cilindran piŝtan vergon kun la moviĝantaj partoj, flosanta artiko devas esti uzata por certigi la glatan kaj stabilan movadon de la movaj partoj kaj malhelpi la aperon de blokado.
△ Maldika cilindro
La ecoj de maldikaj cilindroj inkluzivas kompaktan strukturon, malpezan pezon kaj malgrandan spacan okupon, kio ebligas ilin pruvi elstaran aplikeblecon en diversaj aplikoj. La cilindra korpo estas desegnita en kvadrata formo. Ĉi tiu unika strukturo ebligas instali la cilindron rekte sur diversaj aparatoj kaj specialaj ekipaĵoj sen bezono de pliaj akcesoraĵoj, simpligante la instalan procezon. Krome, la eliraj konektaj bastonoj de la cilindro estas dividitaj en internajn fadenojn kaj eksterajn fadenajn tipojn. Ĉi tiu dezajno -fleksebleco ebligas al la cilindro adaptiĝi al malsamaj instalaĵoj kaj operaciaj postuloj.
△ Senpaga instalaĵo-cilindra cilindro
La liber-instalada tipo-cilindro havas mallongan strekon. Ĝia cilindra korpo estas desegnita en rektangula formo, kiu estas oportuna por instalado kaj uzo en limigita spaco. La eligo kunliganta vergon de ĉi tiu cilindro estas ankaŭ dividita en internan fadenon kaj eksterajn fadenajn tipojn. Ĉi tiu dezajno plue plibonigas la flekseblecon de ĝia instalado kaj funkciado. La senpaga cilindra tipo-cilindro povas esti fiksita el kvar direktoj de la korpo kaj ofertas multoblajn instaladajn metodojn por plenumi malsamajn aplikajn postulojn.
△ Duobla aksa cilindro
La duoble-aksa cilindro estas sprite konektita paralele kun du unu-verdaj maldikaj cilindroj. Ĝiaj ecoj inkluzivas: la adopto de enigita korpa instalado kaj fiksa metodo, kiu multe ŝparas instalan spacon. Ĝi ankaŭ havas certajn gvidajn, kontraŭ-bendajn kaj kontraŭ-tolajn proprietojn, kaj povas rezisti iujn flankajn ŝarĝojn, certigante la stabilecon kaj sekurecon de uzo.

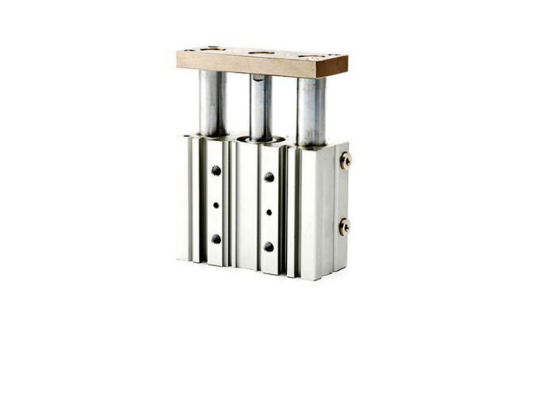

△ Gvidilo
Ekzistas du ĉefaj specoj de gvidaj bastonaj cilindroj: lineara portanta tipo kaj kupra manika tipo. Linia portanta tipo-gvidaj bastonaj cilindroj estas aparte taŭgaj por levi agojn kaj aplikeblas al malaltaj frotaj movaj medioj. La kupra manika tipo pli taŭgas por elteni radiajn ŝarĝojn kaj aplikeblas al altaj ŝarĝaj aplikoj. Ĉi tiu tipo de cilindro havas kompaktan strukturon. Ĝi ne nur efike ŝparas instalan spacon, sed ankaŭ venas kun gvida funkcio, kapabla elteni iujn flankajn ŝarĝojn. Krome, ĝi ofertas multoblajn instaladmetodojn, igante ĝin tre taŭga por diversaj scenoj kiel blokado, nutrado, puŝado, stampado kaj kroĉado.
△ Slide Tabla Cilindro
La glita cilindro estas gvidata de kruca pilka gvidilo, certigante glatan movadon kun malalta frotado kaj neniu malfiksiĝo. Ĝiaj ecoj inkluzivas kompaktan strukturon kaj ŝparan instaladon. Ĝi havas altan gvidan precizecon, tordan reziston kaj fortan ŝarĝan kapaciton.
△ Rodless -cilindro
La rodless -cilindro forĵetas la rigidan piŝtan vergon de la tradicia cilindro kaj atingas reciprokan movadon per la rekta aŭ nerekta ago de la piŝto. Ĉi tiu tipo de cilindro estas dividita en du tipojn: mekanika kuplado kaj magneta kuplado. Ĝia signifa avantaĝo kuŝas en multe ŝpari instalan spacon, igante ĝin aparte taŭga por aplikoj kun malgrandaj cilindraj diametroj kaj longaj strekoj. Tamen dum la uzada procezo necesas atenti certigi ĝian gvidan precizecon por garantii stabilecon kaj sekurecon.
Dum uzo, estas necese certigi, ke la rodless -cilindro estas instalita surbaze de la fiksaj antaŭaj kaj malantaŭaj seĝoj ĉe ambaŭ ekstremoj, dum la meza glitilo ne devas esti fiksita.
Por malebligi la cilindron esti rekte submetita al ekstera forto kaj kaŭzante la cilindran tubon fleksiĝi, oni rekomendas uzi flosan konektan metodon por konekto.
△ Aeraj kroĉiloj kaj aliaj komponentoj
△ Karakterizaĵoj de la pneŭmatika kroĉilo
Pneŭmatikaj kroĉiloj, kiel la kernaj komponentoj de modernaj pneŭmatikaj manipulantoj, posedas diversajn kroĉajn funkciojn. La pneŭmata kroĉilo provizas stabilan ekprenan forton kaj havas altan ripeteblan precizecon.
△ svinga cilindro
Svingaj cilindroj, precipe la rako kaj pinjon -tipo, estas vaste uzataj en taskoj kiel rotacii, fliki kaj klasifiki objektojn.
Rotacii la suban preman cilindron
La rotacia malsuprenira prema cilindro estas uzata ĉefe por atingi la rotacian preman funkcion. Ĝia rota direkto estas elektebla kaj ĝi taŭgas aparte por plenumi rotaciajn premantajn agojn en kompaktaj spacaj strukturoj.
