Ĝusta instalado kaj kablado estas la finaj decidaj paŝoj por certigi, ke la sistemo de duobla-Pneŭmatika Cilindro povas plene utiligi siajn avantaĝojn de alta precizeco kaj rigideco. Nekonvena instalado povas kaŭzi trofruan eluziĝon, reduktitan precizecon kaj eĉ katastrofajn fiaskojn. Ĉi tiu artikolo provizos paŝon-post-klarigon pri la instalprocezo, kablaj metodoj kaj ĉefaj antaŭzorgoj por certigi, ke vi povas plenumi la sencimigan laboron ĝuste kaj efike.
I. Instalaj Paŝoj kaj Kernaj Specifoj
1. Preparoj antaŭ Instalado
Konfirmo de Statuso: Certigu, ke la piŝstango estas plene retirita. Ĉi tiu estas la plej grava komenca stato, faciligante poziciigon kaj alĝustigon.
Inspekti partojn: Kontrolu por transporta damaĝo al la aspekto de la Pneŭmatika Cilindro, kaj purigu la instalan surfacon kaj la Pneŭmatikan Cilindro-bazon por certigi, ke ne ekzistas malpuraĵoj.
2. Instalaj bazaj postuloj (Praprioritato!)
La instalbazo de la duobla-Pneŭmatika Cilindro-asembleo havas ege altajn postulojn por sia plateco. Ĉi tio estas la fundamento por certigi, ke ĝi ne generas internan streson kaj funkcias glate.
Ebeneco: La ebeneco de la bazo, kiu kuniĝas kun la instala surfaco de Pneŭmatika Cilindro, devas esti malpli ol 0,05 mm. Devio preter ĉi tiu intervalo igos la Pneŭmatikan Cilindrokorpon esti perforte distordita, rezultigante gravan internan streson, akcelante la eluziĝon de la sigelaj komponentoj, kondukante al movado-halto, rampado, kaj eĉ damaĝo.
Instalaĵospecifo: Uzu la rekomenditan tordmomanton por la rigliloj kaj ŝlosu ilin paŝon post paŝo en diagonala sinsekvo por certigi, ke la Pneŭmatika Cilindro-bazo estas egale kaj sekure fiksita al la instala surfaco, kaj por malhelpi ajnan malstreĉiĝon aŭ ŝanceliĝeman fenomenon.
3. Ŝarĝi konekton
Konektu la ŝarĝajn aparatojn (kiel kroĉiloj, suĉtupoj, ktp.) al la eliga finplato de la Pneŭmatika Cilindro (tio estas, la komuna koneksa plato de la du piŝtstangoj).
Certigu, ke la ligo estas sekura, kaj vicigu la centron de la pezo de la ŝarĝo kiel eble plej proksime kun la aksa linio de la Pneŭmatika Cilindro por minimumigi ajnan plian renversiĝantan momenton.
II. Gvidlinio pri Gaslinio
La duobla Pneŭmatika Cilindro havas plurajn aerajn ellasejojn. La kabla metodo dependas de viaj kontrolpostuloj.
Flughavena identigo
Tipe, duobla Pneŭmatika Cilindro havas du aerenirojn (aŭ unu enirejon per vico), situantaj sur same flankoj de la Pneŭmatika Cilindrokorpo. Bonvolu raporti al la produkta specimeno aŭ la markoj sur la Pneŭmatika Cilindro-korpo (kiel ekzemple "A" haveno kaj "B" haveno).
2. Norma duobla-konekta metodo (plej ofte uzata)
Procedo: Konektu la du aerajn havenojn respektive al la du eliraj havenoj de unu-voja kvin-voja (5/2) aŭ unu-unudirekta kvar-(4/2) solenoida valvo per rapidkontrolaj konektiloj (aŭ rekte).
Principo: La direkta kontrola valvo estas uzata por kontroli la kunpremitan aeron por alterne eniri la du ĉambrojn de la Pneŭmatika Cilindro, tiel ebligante la piŝtan bastonon etendi kaj retiriĝi.
Sugesto: Instalu rapid-regulajn konektilojn (unudirektaj akcelilvalvoj) sur ĉiu dukto por precize kontroli la etendon kaj retiran rapidon de la Pneŭmatika Cilindro, certigante glatan movadon.
3. Unua-konektmetodo (speciala kazo)
Proceduro: Se nur unu direkto de veturado estas bezonata, bloku unu aeran havenon (uzu la provizitan ŝtopilon), kaj konektu la alian aerpordon al tri-voja (3/2) solenoida valvo. Ĝi revenos fidante sur la fonto aŭ ekstera forto.
Noto: Ĉi tiu konektmetodo malŝparos duonon de la eligokapacito de la duobla-aganta Pneŭmatika Cilindro. Ĝi ne estas rekomendita krom se absolute necese.
III. Gvidilo pri Elektra Telegrafado - Magneta Ŝaltilo
La magneta ŝaltilo estas uzata por detekti la pozicion de la piŝtstango kaj sendi sugestajn signalojn al la PLC aŭ regilo.
1. Instalu la magnetan ŝaltilon
Loko: Enigu la magnetan ŝaltilon en la speciale desegnitan T-forman kanelon sur la Pneŭmatika Cilindrokorpo. Ĉi tiu dezajno ŝparas spacon kaj estas estetike plaĉa.
Alĝustigo: Post konekti la aervojon kaj la cirkviton, permane igu la Pneŭmatikan Cilindron moviĝi tien kaj reen. Observu la LED-indikilan lumon sur la magneta ŝaltilo. Riparu kaj ŝlosu ĝin ĉe la pozicio, kie la lumo estas ŝaltita. Vi povas fajn-agordi ĝian pozicion por precize kontroli la haltpunkton.
2. Cirkvita Konekto
Tipo: Kutime NPN (malpleniga tipo) aŭ PNP (fonta tipo) tri-drata tipo (potenco +, potenco -, signala eligo) aŭ du-drata tipo.
Konekto:
Bruna drato: Konektu al la pozitiva terminalo de la kontinua kurenta elektroprovizo (+24VDC).
Blua linio (Blua): Konektu al la negativa terminalo de la rekta kurenta elektroprovizo (0VDC).
Nigra Linio (Nigra): Signala eliga linio, konektita al la eniga punkto (kiel X0) de la PLC aŭ la signala fina stacio de la regilo.
Grava: Ŝarĝo (kiel PLC) devas esti konektita en serio en la magneta ŝaltilo-cirkvito, kaj certigi, ke la elektra tensio kongruas kun la taksita tensio de la ŝaltilo. Kutime, nuna-limiga rezistilo devas esti aldonita al la cirkvito (se la PLC-enirpunkto ne estas de la resistiva tipo) por malhelpi la ŝaltilon esti forbrulita.
IV. Sekurecaj Antaŭzorgoj kaj Sencimigaj Limigoj
Malpermeso malmunti la bufroŝraŭbojn: Neniam forigu la bufroŝraŭbojn ĉe ambaŭ finoj de la Pneŭmatika Cilindrokorpo por alĝustigi la baton. Ili estis precize kalibritaj, kaj malmuntado sen rajtigo rezultos en perdo de rendimento kaj malorda gasvojo. Fajna alĝustigo de la bato devas esti atingita per mekanikaj haltblokoj aŭ eksteraj mekanismoj.
Malpermeso superi la batan limon: Ne uzu eksterajn mekanikajn aparatojn por devigi la Pneŭmatikan Cilindron halti ĉe pozicioj preter ĝia taksita bato. Ĉi tio kaŭzos severan damaĝon al la interna strukturo.
La komenca senararigado estu malrapida: kondukante la unuan aerprovizon, unue starigu la rapidkontrolan valvon al la malalt-rapideca pozicio, faru punktan operacion, observu ĉu la Pneŭmatika Cilindro funkcias glate kaj ne estas nenormalaj sonoj, kaj poste iom post iom pliigu la rapidon.
Bona lubrikado kaj filtrado: Certigu la kvaliton de la aerfonto. Uzu tri-asambladon (filtrilo, premo-reduktanta valvo kaj oleo-nebulgeneratoro) por provizi puran, sekan aeron enhavantan malgrandan kvanton da lubrika oleo. Ĉi tio estas decida por plilongigi la vivdaŭron de la Pneŭmatika Cilindro.
Ĉi tiu modelo montras elstaran uzantan sperton rilate al instalado kaj kablado.
Facila Instalado: Proponas plurajn instalajn opciojn. La fundo kaj flankoj povas esti facile riparitaj, ebligante senjuntan integriĝon en via aparato.
Integrita T-fendeto: La Pneŭmatika Cilindro-korpo estas desegnita per normaj T-fendoj, kiuj faciligas la instaladon, alĝustigon kaj fiksadon de magnetaj ŝaltiloj, kaj certigas bonordan kaj estetikan kablon.
Alta rigida strukturo: Ĝia fortika korpo certigas, ke, post esti instalita strikte laŭ la specifoj, ĝi povas konservi ekstreme altan instalan precizecon dum longa tempo kaj malhelpi ajnan malstreĉiĝon.
Preta-uzebla-: La produkto estas altkvalita kaj konformas al normaj specifoj, signife reduktante la kompleksecon kaj necertecon de instalado kaj ekfunkciigo.

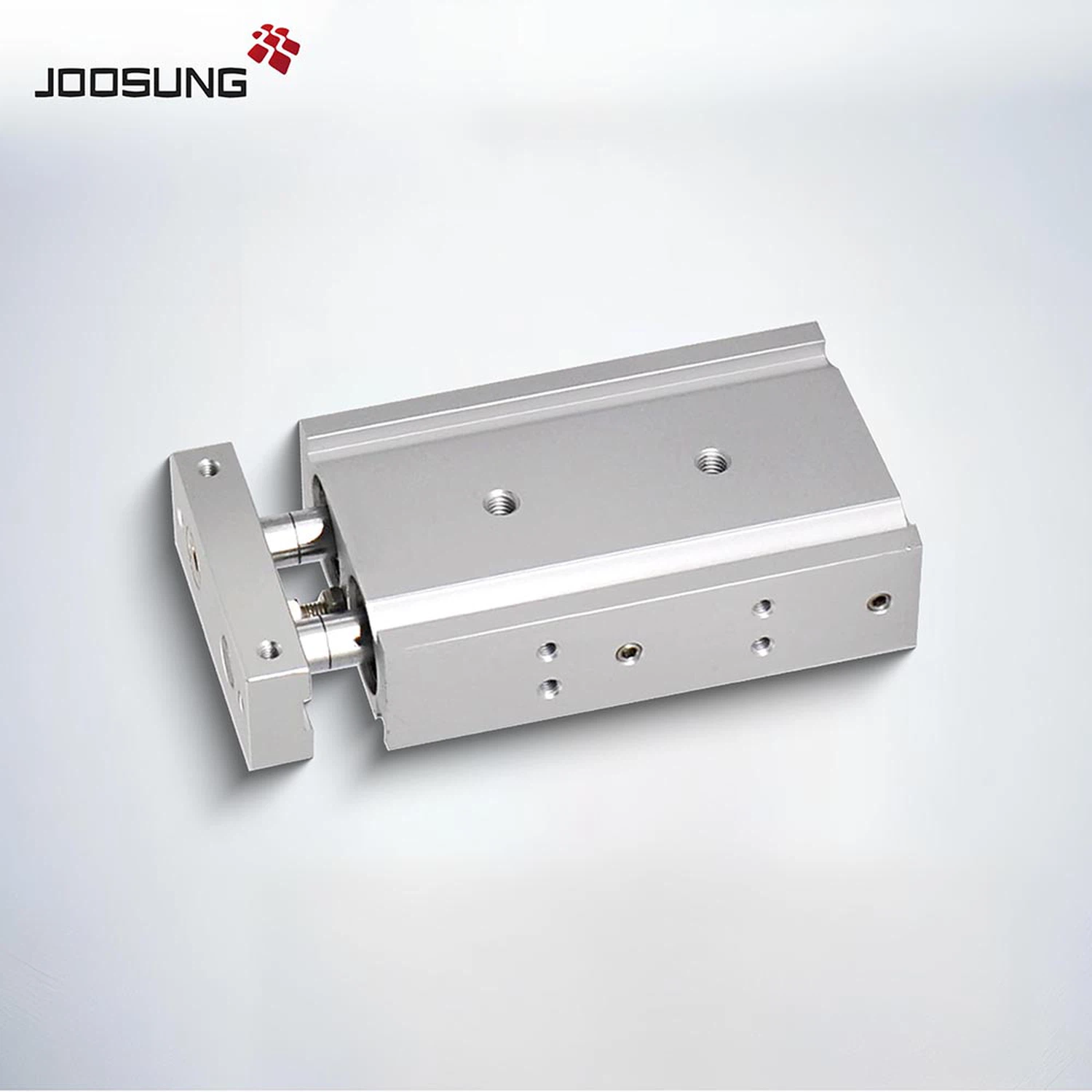

Konkludo: Elektante laCXSL Serio Duobla Ŝafto Pneŭmatika Cilindrosignifas, ke vi ne nur elektas alt-efikecan Pneŭmatikan Cilindron, sed ankaŭ akiras la oportunon de instalado kaj la fidindecon de funkciado. Sekvante ĉi tiun gvidilon, vi povos plene utiligi ĝian maldikan dezajnon kaj alt-precizajn gvidkapablojn, aldonante potencan kaj precizan "ekzekutanton" al via aŭtomatigita ekipaĵo.
Supre estas detala klarigo pri Duobla Pneŭmatika Cilindro-Instalado kaj Dratado: Praktika Gvidilo de Komencanto al Faka Nivelenhavo. Por lerni pli da rilataj informoj, vizituhttps://www.joosungauto.com/.
